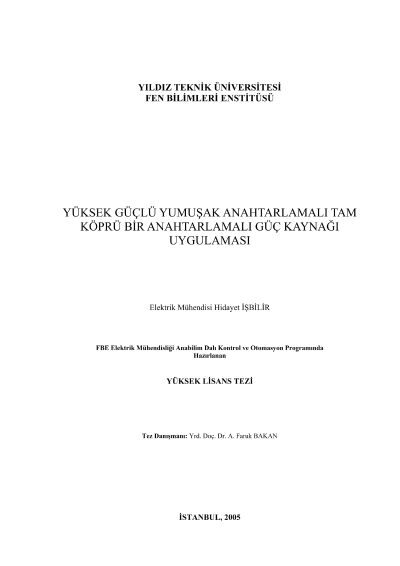

Yüksek güçlü yumuşak anahtarlamalı tam köprü bir anahtarlamalı güç kaynağı uygulaması

Tam köprü faz kaydırmalı PWM kontrollü DC-DC dönüştürücü, yüksek güçlü ve yumuşakanahtarlamalı güç kaynakları için çok uygun bir devre topolojisidir. İlave bastırma hücrelerikullanılmaksızın, güç anahtarları için sıfır gerilim geçişinin (ZVT) sağlandığı bu devre yüksekfrekanslarda çalışarak, güç yoğunluğunun artmasına olanak sağlamaktadır. Yumuşakanahtarlamanın artılarını taşıyan bu devre, olumsuz yönlerini ortadan kaldıran optimizeedilmiş yeni devre modelleriyle cazibesini daha da arttırmaktadır.Bu çalışmada, ilk olarak, anahtarlamalı güç kaynakları, faz kaydırmalı PWM kontrolü veyumuşak anahtarlama teknikleri hakkında temel bilgi verilmiş, daha sonra tam köprü fazkaydırmalı PWM kontrollü DC-DC dönüştürücü ayrıntılı olarak incelenmiş ve önemli tasarımkriterleri değerlendirilmiştir. Son olarak giriş gerilimi 220 V AC, anahtarlama frekansı 220kHz, çıkış gücü 1400 W (20V / 70A) olan bir anahtarlamalı güç kaynağı prototipigerçekleştirilmiş ve laboratuvarda alınan deneysel sonuçlardan, topolojinin yüksek frekanslıve yüksek güçlü uygulamalar için iyi bir seçim olduğu ve ZVT ile anahtarlama kayıplarınınazaldığı doğrulanmıştır. Bununla beraber, sınırlı ZVT aralığı, kayıp bağıl iletim süresi ve çıkışdoğrultucu diyotlarının çok ciddi parazitik salınımlara maruz kalması gibi dezavantajlarındanötürü, klasik sistemin mutlaka optimize edilmesi gerekliliği de görülmüştür.Anahtar Kelimeler: Yüksek güçlü DC-DC dönüştürücü, tam köprü, yumuşak anahtarlama,sıfır gerilimde geçiş, sıfır gerilimde anahtarlama, faz kaydırmalı PWM.JÜRİ:1. Y. Doç. Dr. A. Faruk BAKAN (Danışman) Kabul Tarihi : 20.09.20052. Prof. Dr. Hacı BODUR Sayfa Sayısı : 743. Y. Doç. Dr. Tuncay UZUN
