Yüzeyi karbürlenmiş AISI 8620 sementasyon çeliğinin merkezinde çift fazlı çelik yapısının üretimi ve bu yapının çekme özellikleri üzerine etkisi

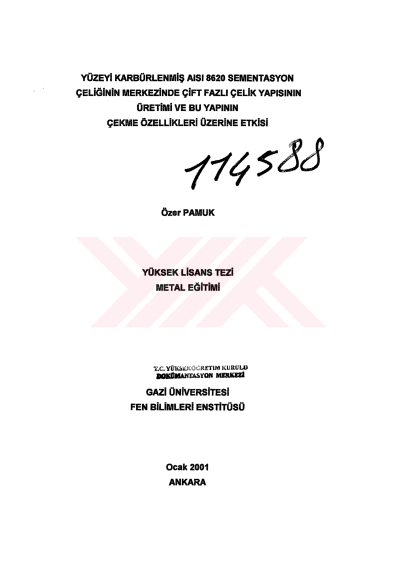

YÜZEYİ KARBÜRLENMİŞ AISI 8620 SEMENTASYON ÇELİĞİNİN MERKEZİNDE ÇİFT FAZLI ÇELİK YAPISININ ÜRETİMİ VE BU YAPININ ÇEKME ÖZELLİKLERİ ÜZERİNE ETKİSİ (Yüksek Lisans Tezi) Özer PAMUK GAZİ ÜNİVERSİTESİ FEN BİLİMLERİ ENSTİTÜSÜ OCAK 2001 ÖZET Bu araştırmada AISI 8620 sementasyon çeliğinin merkezinde çift-fazlı çelik yapısının üretimi ve bu yapıda ~ % 25 ve ~ % 50 martesit hacim oranlarında (MHO) martensit parçacık boyutundaki değişimin çekme özellikleri üzerine etkisi incelenmiştir. Bu amaçla yüzeyi karbürlenmiş (~ % 0.8 C) numunelerini bir kısmı 900 °C'den yağda soğutularak tamamen martensitik ve bir kısmı da 900 °C'den normalleştirilerek ferrit+perlit mikroyapısına sahip başlangıç mikroyapıları üretilmiştir. Daha sonra bu numunelere kritik tavlama sıcaklıkları 731 ve 746 °C'lerden yağda soğutularak merkezlerinde ~ % 25 ve ~ % 50 martensit hacim oranlarında farklı martensit parçacık boyutlarına ve yüzeylerinde tamamen martensitik yapıya sahip numuneler üretilmiştir. Genel olarak merkezinde çift-fazlı çelik yapısı içeren ~ % 25 MHO'na sahip numuneler, merkezinde martensitik yapı içeren numunelere göre biraz düşük akma ve çekme dayanımı ancak oldukça yüksek toplam uzama sergilemiştir. Merkezinde çift fazlı çelik yapısı ve ~ % 25 ve % 50 MHO içeren numunelerde martensit parçacık boyutu küçüldükçe çekme özellikleri iyileşmiştir.Bilim Kodu : 626 20 01 Anahtar Kelimeler : Yüzey karbürleme, çift-fazlı çelik, martensit hacim oranı, martensit parçacık boyutu Sayfa Adeti : 141 Tez Yöneticisi : Doç. Dr. Mehmet ERDOĞAN
