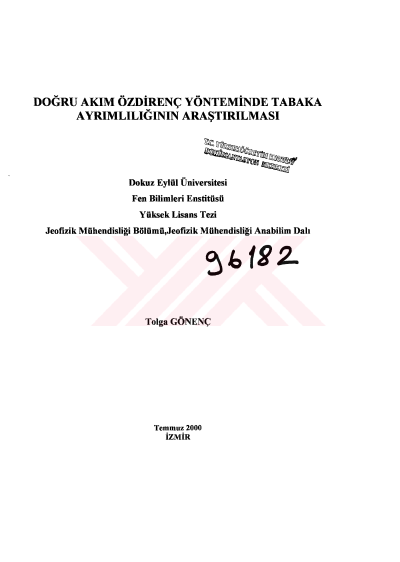

Doğru akım özdirenç yönetimde tabaka ayrımlılığının araştırılması

ÖZET Bu çalışmada yarım Schlumberger ve tam Schlumberger dizilim sistemlerinin birlikte kullanılması ile oluşturulan Beş Elektrot Dizilim sisteminin özellikleri irdelenmiş ve bu dizilim sistemi ile yanal ve düşey yönlü araştırmaların aynı anda yapılması durumunda jeofizik özdirenç çalışmalarında en düşük maliyet ve en iyi verimin sağlanabilirliği araştırılmıştır. Ayrıca yanal yönlü araştırmalarda yaygın olarak kullanılan çift elektrot dizilim sistemi ile karşılaştırmalı olarak irdelenmiştir. Yanal yönlü araştırmalarda (profil ölçüleri) anomalinin biçimi ile maksimum ve minumun noktalarından yararlanarak yapının yeri, konumu ve yapısı hakkında bilgi sağlanmaya çalışılır. Düşey yönlü araştırmalarda (düşey elektrik sondaj lan) ise dönüşük özdirenç fonksiyonu ile görünür özdirenç fonksiyonları arasındaki dönüşüm özelliklerinden yararlanarak elde edilen model eğriler kullanılır. Yanal ve düşey yönlü özdirenç arazi araşörmalann tümünde elde edilen görünür özdirenç değerleri ortalama değerler ohıp akım elektrotları arasındaki toplam alandan etkilenmektedir. Ortalamaya giren alan arrakca görünür ve gerçek özdirenç değerleri arasındaki farkta artmış olur. Bu farkın azalması için hem araştırma derinliğinin arttırılması hemde alanın daraulması gerekir. Aynca ölçü alma arahklarmında düşük tutulması gerekir. Bu olayların sağlanması da ölçüleri zaman ve maliyet yönünden etkilemektedir. Bu dizilim sisteminde aynı noktada yanal araştırmalar için iki, düşey araştırmalar için bir ölçünün birlikte alınabilir. Böylece aynı noktada da üç farklı görünür özdirenç değeri elde edilir. Bu görünür özdirenç değerlerinin matematiksel yollarla değerlendirilmesi sonucunda ortamın yanal ve düşey yöndeki özdirenç değişimleri ayrıntılı olarak incelenmiş olur. Yanal yönlü araştırmalar için yapılan kuramsal çalışmalara göre yapının yerinin ve özelliklerinin tam olarak belirlenebilmesi için görüntü kuramına göre bazıkoşulların oluşmasına göre değişmektedir. Yapıyı tanımalayan en belirgin anomalinin sağlanması için elektrot aralığı ve ölçü alma aralığının seçimine dikkat edilmesi gerekir. Bu aralıkların yapı derinliğine ve genişliğine bağlı olarak küçük olması sağlanmalıdır. Düşey yönlü araştırmalarda elde edilen arazi verileri, model eğriler yardımıyla değerlendirilerek yapı parametreleri (derinlik ve özdirenç) saptanır. Bu verilerin en az hata ile saptanabilmesi için, görünür özdirenç değerlerini etkileyen ortalama alanın küçük, olması gerekir. Bunun için (alanın küçültülmesi için) bu tür araştırmalarda tam Scbiumberger dizilim sistemi yerine yarım Schlumberger diziliminin kullanılması gerekir. Bu çalışmada yarım Schlumberger düşey elektrik sondaj verileride değerlendirilerek ortam parametreleri saptanmıştır Yanal ve düşey yönlü araştırmalarda kullanılan beş elektrot sistemi önce kuramsal çalışmalarla model yapılar üzerinde sınanmıştır. Bu sınama sonucu ölçüm sonuçlarını etkileyen parametrelerin en önemlilerinin elektrot açıklığı, ölçü alma andığı ve profil uzunluğu olduğu saptanmıştır. Elektrot açıklığı ve ölçü alma aralığı yapı genişliğine bağlı olarak küçük seçilmesi profil boyunun ise büyük seçilmesi gerekmektedir. Kuramsal sonuçların sınanması için üç farklı ortamda arazi çalışmaları yapılmıştır. Önce yapısı bilenen Kösemtuğ Tümülüsü-(BANDIRMA) üzerinde sistem uygulanmıştın Daha sonra Dutlimanı İtmam BANDİRMA bölgesinde ve ÖDEMİŞ yörelerinde zemin amaçlı yapılan çalışmalarda sistem uygulanmıştır. Arazi verilerinin değerlendirilmesi sonucu beş eletrot skenıinin kolayca uygulanabileceği ve ayrıca yanal ve düşey yönlü araştırmalarda yapı ayrımlılığının sağlandığı saptanmıştır.
