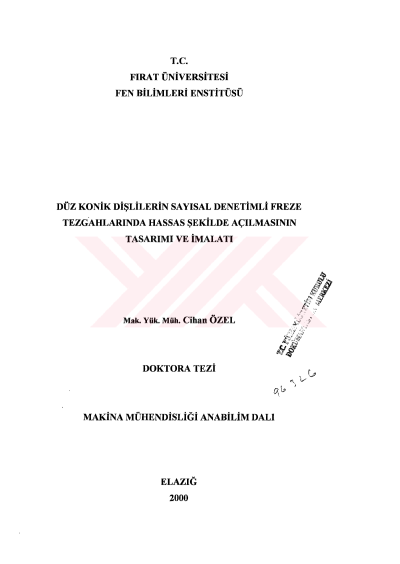

Düz konik dişlilerin sayısal denetimli freze tezgahlarında hassas şekilde açılmasının tasarımı ve imalatı

ÖZET Doktora Tezi DUZ KONİK DİŞLİLERİN SAYISAL DENETİMLİ FREZE TEZGAHLARINDA HASSAS ŞEKİLDE AÇILMASININ TASARIMI VE İMALATI Mak. Yük. Müh. Cihan ÖZEL Fırat Üniversitesi Fen Bilimleri Enstitüsü Makina Mühendisliği Anabilim Dalı 2000, Sayfa: 141 Endüstride hassas olarak konik düz dişlilerin imal edilebilmeleri için özel amaçlı takım tezgahlarına gerek duyulması, bu dişlilere az sayıda ihtiyaçları olanlar için önemli bir engel teşkil etmektedir. Herhangi bir nedenle yenilenmesi gereken konik dişliler freze tezgahlarında modül çakılarla ancak yaklaşık olarak açılabildiğinden, hem çalışan dişli verimsiz olmakta, hem de birlikte çalıştığı dişlinin de ömrünü aşırı derecede kısaltmaktadır. Ülkemizde konik dişli açma tezgahları sayıca çok kısıtlı olduğundan, küçük işletmelerde hassas konik düz dişli açımı önemli bir sorun oluşturmaktadır. Bu çalışmada, son yıllarda ülkemizde de Bilgisayar Destekli Nümerik Kontrollü genel amaçlı freze tezgahlarının yaygınlaşması göz önünde bulundurularak, küçükişletmelerdeki az sayıdaki konik dişli ihtiyaçlarını karşılamak üzere, bu tezgahlardan yararlanabilme olanakları ile genel bir programın geliştirilmesi konusunun araştırılması amaçlandı. Bu amaç için, ilk önce piyasada mevcut olan bütün konik dişli imalat yöntemleri incelendi. Bu yöntemlerin incelenmesinden sonra, piyasada kullanılabilecek yeni üç çeşit konik düz dişli açma şekli üzerinde duruldu. Bunlar sırasıyla; 1) Vargel tezgahında konik düz dişli açmak için kullanılan Matterson Aparatı, klasik freze tezgahına bağlandı ve herhangi bir özel çakıya ihtiyaç duyulmadan, parmak freze çakısıyla konik düz dişliler açıldı, 2) Dik İşlem Merkezli CNC freze tezgahında, Matterson Aparatı kullanılarak konik düz dişlilerin imalatının yapılması konusu düşünüldü. Bunun için, tamamen yeni bir konik freze çakısı tasarlanarak imal edildi. Bu çakı ile konik dişlinin sağ ve sol diş profillerinin açıla bilmesi için, farklı iki CNC programı hazırlanarak, konik düz dişliler imal edildi, 3) Yardımcı bir aparat kullanmadan, CNC Dayna freze tezgahında konik düz dişlilerin açılması için, CNC imalat programı hazırlanarak konik düz dişlilerin açılması sağlandı. Bu üç yoldan imal edilen konik düz dişliler ile piyasada kullanılan Doğu Alman malı ve özel konik düz dişli açma tezgahı olan ZFTK 250/1' de de aynı ölçülerde konik düz dişliler açılarak, hatve ve yüzey pürüzlülük miktarları karşılaştırılıp araştırma tamamlandı. Anahtar Kelimeler: Konik düz dişli, Matterson Aparatı, CNC Freze Tezgahı, Özel konik freze çakısı.
