EKG ve EMG sinyallerinin yüksek duyarlıklı olarak ölçülmesi

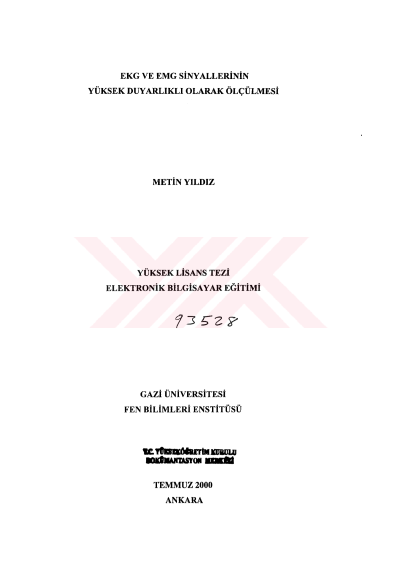

EKG VE EMG SİNYALLERİNİN YÜKSEK DUYARLIKLI OLARAK ÖLÇÜLMESİ (Yüksek Lisans Tezi) Metin YILDIZ GAZİ ÜNİVERSİTESİ FEN BİLİMLERİ ENSTİTÜSÜ Temmuz 2000 ÖZET Bu çalışmada; yüzey elektrottan ile algılanan EKG ve EMG sinyallerinin, yüksek duyarlıklı olarak ölçülmesini sağlayan bir cihaz geliştirilmiştir. EKG'nin çeşitli derivasyonlan ve EMG sinyallerinin seçilmesi için gerçekleştirilen sinyal seçici devre ile bu sinyallerden istenilen bir tanesi seçilerek; enstrümantasyon yükselteci girişine aktarılmaktadır. Enstrümantasyon yükselteci kazancı, EKG ve EMG sinyalleri için, bir anahtarla değiştirilebilen iki değerde seçilebilmektedir. Sinyaller, hastaya yönelik elektriksel şok riskini minimize etmek için, görüntüleme cihazının bağlanacağı devre kısmına optik izolatörle aktarılarak, 7500 V'luk elektriksel yalıtım sağlanmaktadır. Daha sonra EKG ve EMG sinyalleri kendileri için geliştirilen filtrelerden geçirilip, görüntüleme cihazları ile rahatlıkla gözlenebilecek bir seviyeye getirilmektedir. 50 Hz'lik şehir şebekesi gürültüsünün yok edilmesi için de ayrıca bir çentik filtresi gerçekleştirilmiştir. Cihazın elektriksel güvenlik testleri yapılmış, standartlarda kabul edilen sınırlar içinde olduğu görülmüştür. Bilim Kodu Anahtar Kelimeler Sayfa Adedi Tez Yöneticisi 646.04.01 ECG, EKG, EMG 145 Doç.Dr.F.Nihal GÜLER
