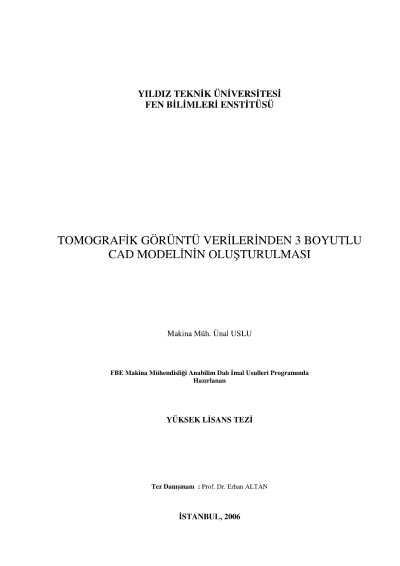

Tomografik görüntü verileirnden 3 boyutlu CAD modelinin oluşturulması

Tomografi; literatürde "dilimlenmiş bir kesitin görüntüsü" manasına gelir. Özellikle medikalsahada doktorlar insan vücudunu ona zarar vermeden izleme imkanı bulmuşlar ve anormaloluşumların yerinin yüksek doğrulukta tespit edilmesinde kullana gelmişlerdir. Endüstride ise;mühendisler ve araştırmacılar için bu görüntüleme teknikleri, Tahribatsız MuayeneDeneylerinde (NDT) , malzemenin iç yapı tetkiki, boyutsal ölçümler, yoğunluk hesabı vekarmaşık parçaların mekanik montaj detaylarının analizinde, başvurulan yöntemler arasındaönemli bir yere sahiptir.Sayısal formda kısmen ya da tamamen verisi olmayan, bununla birlikte elimizde fizikselolarak mevcut bulunan bir nesneden CAD model oluşturabilme yeteneğine imalatmühendisliğinde "Tersine Mühendislik" denilmektedir.Bu çalışmada; Bilgisayarlı Tomografi (CT) cihazında taranarak, karmaşık iç ve dış yapıyasahip parçaların, 3-boyutlu (3D) modelinin ortaya çıkarılması böylece konvansiyonel ölçmecihazlarıyla yapılamayan boyutsal ölçüm ve katı modellemelerin ne kadar yüksek birdoğrulukla elde edilebileceği konusu araştırılmıştır. Bu amaca ulaşabilmek için; radyoloji,sayısal görüntü işleme, Bilgisayar Destekli Tasarım (CAD) ve tersine mühendislik teknikleribir araya getirilmiştir.Uygulama için; 3-boyutlu numunenin yüzey datalarını ortaya çıkarabilmek amacıyla; önceparça tomografide taranarak, kesit görüntüleri elde edilmiştir. Bu raster görüntüler üzerinde,MATLAB mühendislik yazılımı yardımıyla çeşitli görüntü analizi yöntemleri uygulanmış vePascal dilinde yazılan bir program aracılığıyla da 2-boyutlu (2D) konturların vektörgeometrisi çıkarılmıştır. Daha sonra bu veriler MASTERCAM tasarım yazılımınagönderilerek nesnenin birebir modelinin elde edilmesine çalışılmıştır. Sonuçta bu yöntemle ilealınan veriler, hem MIMICS tersine mühendislik yazılımında analiz edilerek ve hem deCOORD3 koordinat-ölçme tezgahında yapılan taramalarla karşılaştırılarak, bahsi geçen metodile CT yardımıyla modelleme yapmanın avantajlı ve dezavantajlı yönleri irdelenmiştir.Anahtar kelimeler: Tersine Mühendislik (RE), Bilgisayarlı Tomografi (CT), SayısalGörüntü şleme (DIP), Bilgisayar Destekli Tasarım (CAD)JÜR :1. Prof. Dr. Erhan ALTAN (Danışman) Kabul Tarihi:16.02.20062. Doç. Dr. Ferhat D KMEN Sayfa Sayısı :1403. Yrd. Doç. Dr. Semih ÖNÜT
