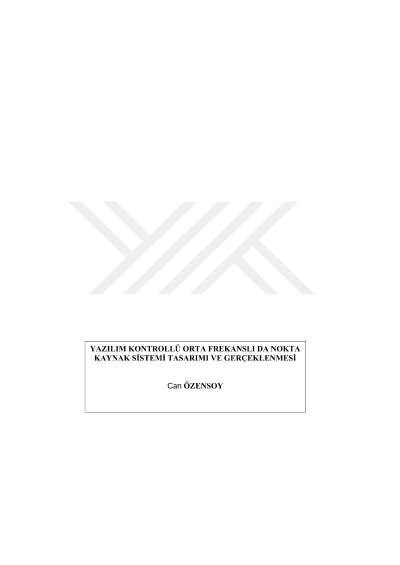

Yazılım kontrollü orta frekanslı DA nokta kaynak sistemi tasarımı ve gerçeklenmesi

Direnç nokta kaynağı (DNK), günümüzün seri üretim koşullarında yaygın olarak tercih edilen direnç kaynak yöntemlerinden biridir. Orta frekans doğru akım (OFDA) ise alternatif akım (AA) yöntemine göre daha kesin akım sonuçları alınan, verimli ve ileri bir teknolojidir. Bu çalışmada, OFDA-DNK sistemlerinde kullanılabilecek yeterliliğe sahip, uygun maliyetli bir orta frekanslı (OF) evirici tasarımı yapılmış ve gerçekleştirilmiştir. Ayrıca, kaynak çevriminin kontrolünü sağlayan bir bilgisayar arayüzü tasarlanmış, evirici bu arayüz programı üzerinden kontrol edilmiştir. OF eviricinin başarımını test etmek için bir OFDA-DNK deney düzeneği oluşturulmuştur. Eviricide üretilen OF gerilim, anma gücü 175 kVA olan OFDA kaynak transformatörüne uygulanmıştır. Transformatörün sekonderine monte edilen tam dalga doğrultucudan alınan OFDA kaynak akımı, yük olarak belirlenen bir esnek bakır baraya uygulanmıştır. Eviricinin kapalı çevrim akım kontrolü için, esnek baraya sarılan Rogowski bobininden (RB) akım bilgisi alınmıştır. Deney sonuçlarında, kaynak kontrol arayüzünde tanımlanan kaynak akımı, önemli bir farklılık olmadan yüke uygulanabilmiştir. Geri beslemesiz çalışmada, 0,178 kA olarak tespit edilen kök ortalama kare hata (KOKH), geri beslemeli çalışmalarda azalmıştır. RB düz bağlandığında KOKH, 0,109 kA, ters bağlandığında ise 0,113 kA değerine düşmüştür. Gerçekleştirilen OF eviricinin, OFDA-DNK uygulamalarında kapalı çevrim OFDA akım kontrolü yapacak bir ara birim olarak kullanılabilme potansiyele sahip olduğu düşünülmektedir. Eviricinin toplam maliyetinin, alternatiflerinden uygun olduğu söylenebilmektedir. Bu çalışmanın, OFDA-DNK sistemlerinin kontrolü konusunda yapılacak kaynak akımını iyileştirme çalışmalarına katkı sağlaması beklenmektedir.
