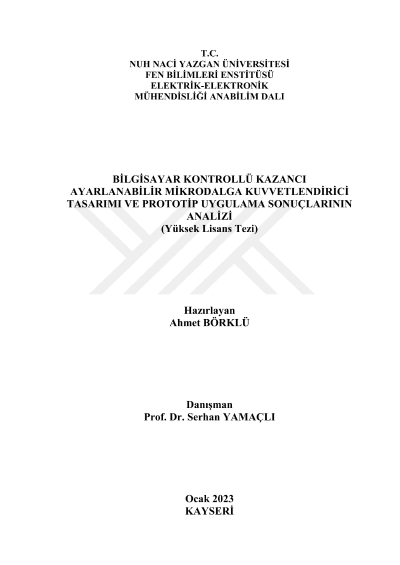

Bilgisayar kontrollü kazancı ayarlanabilir mikrodalga kuvvetlendirici tasarımı ve prototip uygulama sonuçlarının analizi

Mikrodalga tekniği alanında yapılan çalışmalar, haberleşme sistemleri başta olmak üzere birçok uygulamada önem arz etmektedir. Kazancı ayarlanabilir mikrodalga kuvvetlendirici tasarımları ise özellikle dizi anten sistemlerinde sıklıkla kullanılmaktadır. Bu çalışmada, kazancı dijital olarak ayarlanabilen bir mikrodalga kuvvetlendirici tasarımı yapılmış ve prototip olarak gerçekleştirilmiştir. Mikrodalga kuvvetlendirici için monolitik mikrodalga entegre devre (MMIC) olan SPF5189Z tercih edilerek 50 Hz - 4000 MHz aralığında çalışan kazancı bilgisayar kontrollü olarak ayarlanabilen bir kuvvetlendirici tasarımı gerçekleştirilmiştir. Tasarımı yapılan mikrodalga kuvvetlendirici sistemi ilk olarak breadboard üzerine kurulmuştur. Devrenin düzgün çalıştığı doğrulanarak PCB çizimleri yapılmış ve devre kazıma makinesi ile prototip üretim aşamaları tamamlanmıştır. Gerçekleştirilen mikrodalga kuvvetlendirici sistemi için besleme gerilimini 0.58 ile 1.78 volt arasında değiştiren farklı PWM değerleri bilgisayar kontrollü olarak uygulanarak vektör devre analizörü (VNA) ile kuvvetlendiricinin S-parametrelerinin ölçümleri gerçekleştirilmiştir. Ölçüm sonuçlarına göre 2.4 GHz frekansında -2.31 dB ile 9.02 dB aralığında kazanç ayarı yapılabilen bir mikrodalga kuvvetlendirici tasarımı elde edilmiştir.
