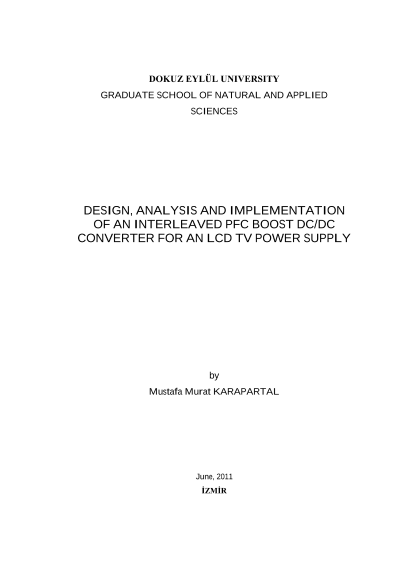

LCD TV için ayrık mod güç faktörü düzenleyicisi yükseltici tipte DA-DA çevirici devre tasarımı doğrulaması ve incelenmesi

Günümüzde yarıiletken elemanların ve buna bağlı olarak güç elektroniği cihazlarının kullanımının artmasıyla birlikte harmonik akımların şebekeye etkileri yadsınamaz hale gelmiştir. Şebekeden çekilen enerjinin kalitesizleşmesine neden olan bu akımların azaltılması ve akımın şekillendirilmesi üzerine çalışmalar yaparak güç faktörü değerinin uygun seviyelere çekilmesi bir gereksinim olmuştur. LCD TV lerde geçerli olan ve AB standartlarına göre düzenlenen IEC-61000-3-2' ye göre, eğer tasarlanan TV evrensel olarak satışa sunulacaksa ve 75W'ın üzerinde çıkış gücüne sahip ise aktif güç faktörü düzenleyicisi kullanması zorunludur. Tarihte ilk olarak büyük güçler tüketen plazma teknolojisi ile ortaya çıkan bu aktif güç faktörü düzenlemesi, düşük güç tüketimleri ile hızla plazmanın yerini alan LCD TV' lerde de uygulanmaktadır. Son yıllarda ortaya çıkan çeşitli LED arka plan uygulamaları, incelikleri sayesinde LCD'lere göre daha ince kabin yapısında kullanılmaktadır.Bu çalışmamızda tasarım aşamaları anlatılan çevirici kartın tasarımı ince kabin yapısına uygun olarak tasarlanmıştır.Bu tez çalışmamızın esas amacı yüksek performanslı anahtarlamalı güç kaynağı tasarlanması ve uygulanmasıdır. Bu çalışmada yüksek verimli, küçük boyutlarda ve ayrık mod yapısına sahip güç faktörü düzenleyicisi ile çapraz çevirici topolojisine uygun DA/DA çevirici birleştirilerek tasarlanmış ve uygulaması gerçekleştirilmiştir.Tasarlanan bu dönüştürücüde Frekans Kritik İletim Modu (FCCrM) PFC ve çapraz çeviricili denetleyici topolojileri kullanılmaktadır. Bu yapı sayesinde aktif güç tüketimi azalmasına sağlar iken genel sistem verimliliğini de arttırmaktadır.Bu tasarım için hazırlanan prototip kartın deneysel olarak 150W desteklediği doğrulanmıştır. Bu uygulamada kullanılan 180 derece faz farkı ile çalışan ayrık yapısı sayesinde 200-300W' lık güç seviyelerinden 800W' lık güç seviyelerine ulaşabilen tasarım yapılmasına olanak sağlamaktadır. Tasarlanan bu kart CCFL(Cold Cathode Fluorasent Lamp) ya da LED aydınlatmalar için kullanılabilmektedir. Bu çalışmada tasarlamış olduğumuz çeviricinin yanı sıra ayrı bir kartta tasarlanan evirici sayesinde büyük bir esneklik kazandırılarak tüm CCFL ve LED arka plan aydınlatmalarında kullanılabilmesi sağlanmıştır.
