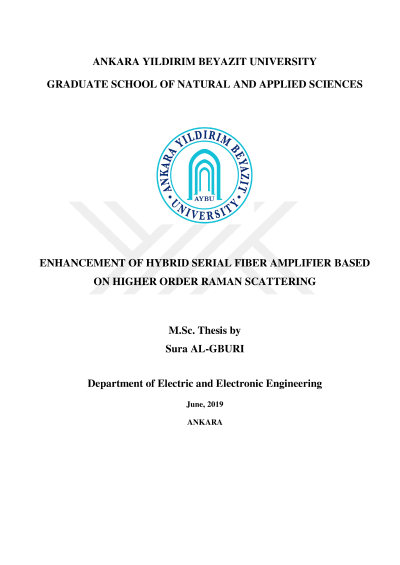

İkinci dereceden raman saçılmalarınadayalı seri hibrit fiber yükselteç geliştirılmesı

İkinci dereceden Raman saçılmalarına dayalı bir geniş bant seri hibrid fiber amplifikatör (SHFA) düzenleri OptiSystem 14 kullanılarak gösterilmiştir. İkinci dereceden Raman saçılması , bir amplifikasyon bant genişliği ve herhangi bir kazanç düzleştirme filtreleme tekniğine gerek kalmadan WDM iletim sistemlerinde spektral düz kazanç sağlanmıştır. Bu tez çalışmada, 1524 nm ile 1622 nm dalga boyunu kapsayan geniş bantlı hybrid fiber amplifikatörün tasarımını, optimizasyon ve geliştirilmesi gerçekleştirilmiştir. Önerilen tasarım iki kazanç ortamını birleştirerek; 3 m EDF'den 1480 nm pompa gücüyle oluşan doğrusal kazanç, 7 km dispersiyon kompanzasyonlu fiber (DCF) ile RP1 ve RP2'nin iki Raman pompa birimi tarafından sağlanan Raman fiber yükselteçin (RFA) doğrusal olmayan kazancıdır. Sistemin performansı, genel kazanç seviyesi, yükseltme bant genişliği, kazanç dinamik aralığı ve gürültü faktörü açısından analiz edilmiş ve tartışılmiştir. 19.6 dB kazanç ortalamasına sahip 98 nm (1524-1622) düz kazançlı ve geniş bant genişliği, -30 dBm'lik küçük giriş sinyali gücü için elde edilmiştir. Buna ek olarak, nispeten düşük kazanç dalgalanmasi yaklaşık 2.71 dB ve kabul edilebilir bir 5.12 dB gürültü faktörü aynı giriş sinyalleri için elde edilmiştir.
