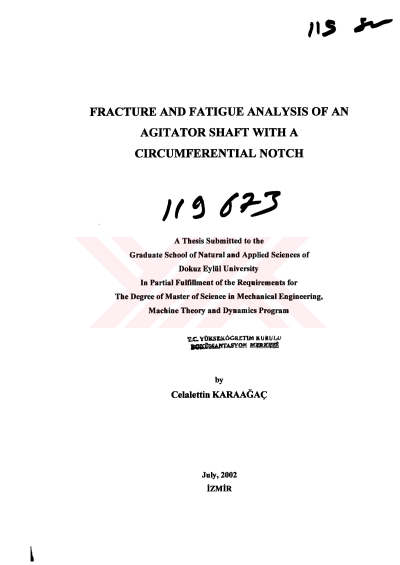

Çevresel çentikli bir karıştırıcı şaftının kırılma ve yorulma analizi

Bu çalışmada, çevresel çentikli bir karıştırıcı şaftının kırılması araştırma konusu olarak seçilmiştir. Ancak, kırılma mekaniği daha çok uygulama açısından göz önüne alınmış olup gerilme ve yorulma analizi üzerine yoğunlaşılmıştır. Bir çok mekanik sistemi analizden önce modellemek gerekir. Tutarlı kabullerle uygun bir model oluşturmak önemlidir. Bu bağlamda, mevcut pek çok bilgisayar programı modellemede çok büyük kolaylıklar sağlar. Bu çalışmada, çatlak ucu gerilme analizi için Ansys 5.4, yorulma analizi hesaplarının yapılması ve S-N diyagramlarının çizimi için TKSolver programı kullanılmıştır. Genel olarak çalışma, bulguların ve ekipmandan alınan verilerin değerlendirerek gerçek bir olayın nasıl analiz edilebileceğini ortaya koyar. Gerilme analizi öncesi, karıştırıcı hakkında verilen bilgiye ek olarak, şaft malzemesi tanıtılmış ve ymk (yüzey-merkezli kübik) kristalin nasıl kırılabileceği açıklanmıştır. Şaftın kırılma yüzeyinin detaylı makroskopik incelenmesiyle, çatlak ilerlemesinin bıraktığı izlerden kırılmanın nasıl olduğu yorumlanır. İleriki bölümlerde, çalışma esnasında ekipmandan ve spesifikasyonlardan alınan bilgiler, üTı'in değerlendirileceği gerilme analizine temel olacak eğilme ve tork kuvvetlerinin gerçekçi bir şekilde bulunmasında kullanılır. Gerilme analizi için, Ansys 5.4 sonlu eleman programı ile değişik çatlak boylarında on adet çatlak modeli oluşturulmuştur. Yine, TKSolver programı kullanılarak, yorulma analizine ilişkin hesap yöntemi ve S-N diyagramlarının çizimlerinin nasıl yapılacağı verilmektedir. t.c vOKStüöCReraı Kimou» MKCMAimSYON MEUOCZf
