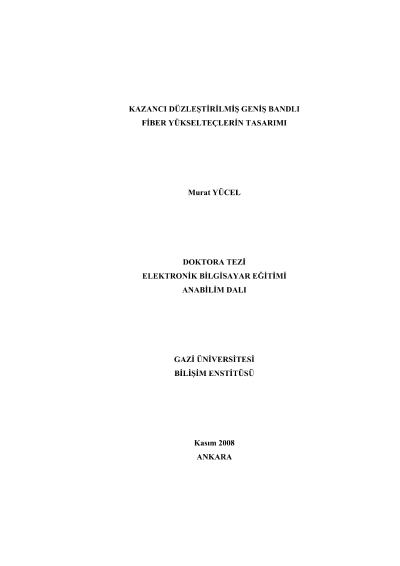

Kazancı düzleştirilmiş geniş bandlı fiber yükselteçlerin tasarımı

Bu tez çalışmasında kazancı düzleştirilmiş çok geniş bandlı optik yükselteç sisteminin tasarım ve benzetimi yapılarak, C band erbiyum katkılı fiber yükselteç (EKFY) deneysel olarak incelenmiştir. S, C ve L band sinyaller bağımsız olarak yükseltilmiş ve birleştirilerek kazancı düzleştirilmiş çok geniş bandlı optik yükselteç sistemi oluşturulmuştur. C ve L band yükseltmesi için EKFY, S band yükseltmesi için fiber Raman yükselteç (FRY) kullanılmıştır. C band ve L band EKFY'nin kazanç düzleştirme işlemi için, erbiyum katkılı fiberlerin (EKF) arasına pasif optik filtre yerleştirilmiştir. Böylece, yüksek kazançlı sinyaller kırpılmış ve çıkışta düz bir kazanç spektrumu elde edilmiştir. S band FRY'nin kazanç düzleştirme işleminde ise FRY altı pompa kaynağı ile pompalanmış ve düz bir kazanç spektrumu elde edilmiştir. OptiAmplifier 4.0 yazılımı kullanılarak farklı konfigürasyonlardaki yükselteçlerin benzetimleri yapılmıştır. Benzetim sonuçlarında, 24 dB'lik bir kazanç, C ve L band için 0,1 dB, S band için ise 0,3 dB'lik kazanç değişimi ve 120 nm band genişliği elde edilmiştir. Son olarak, pompa gücü, giriş sinyal gücü ve sıcaklığın C band EKFY'nin kazancı üzerine etkileri deneysel olarak incelenmiştir.
