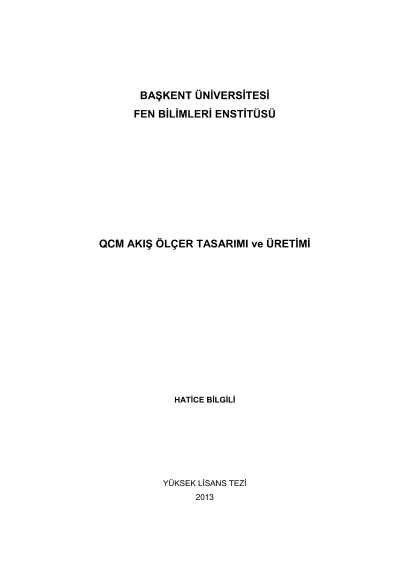

QCM akış ölçer tasarımı ve üretimi

Günümüzde sıvıların akışkanlığının ölçülmesinde çeşitli yöntemler kullanılmaktadır. Endüstriyel boyuttaki bu akış ölçerlerde ölçümler makro düzeydedir. Biyomedikal uygulamalarda ise sıvıların akış hızının mikro boyutlarda ölçülmesi farklı tekniklerle yapılmakla birlikte pahalı ve birçoğu özel kurulum gerektirmektedir. QCM (kuvartz kristal mikroterazi- Quartz Crystal Microbalance) kullanılarak akış hızının ölçülmesi ile ilgili ticari bir ürün bulunmamaktadır. Literatürde sıvı ortamda QCM ile yapılan çalışmalar oldukça fazla olmasına karşın akış altında ölçüm yapılması ile ilgili yapılan çalışmalara nadiren rastlanmaktadır. Deneysel olarak yapılan bu laboratuar çalışmaları, akış hızının ölçülmesinden ziyade, akış altında sıvının özelliklerinin (viskozite, yoğunluk gibi) belirlenmesi yönündedir ve ürün haline getirilmemiştir. Sunulan tez çalışması kapsamında, QCM kristaller kullanılarak akış hücresinden geçen sıvının akış hızının neden olduğu frekans değişiminden yararlanılarak akış ölçer tasarımının yapılması hedeflenmiştir. Ayrıca tasarımda kullanılan QCM ile ürünün ticari değerinin olması hedeflenmiştir. Sunulan tez çalışması kapsamında; 1) Elektronik Devre Tasarımı 2) Akış Hücresi Tasarımı 3) Frekansmetre Tasarımı ve 4) Bilgisayar Haberleşme Tasarımı gerçeklenmiştir. QCM kristalin çalışması için osilatör devresi ve frekansın ölçülmesi için LCD göstergeli elektronik devre tasarlanmış ve üretilmiştir. Elektronik devre ile bilgisayar arasındaki haberleşme sağlanmış ve kullanıcıya yönelik bir grafik ara yüz programı yazılımı tasarlanmıştır. QCM kristalin içine yerleşeceği bir akış hücresi de akrilik malzemeden tasarlanmış ve üretilmiştir.
