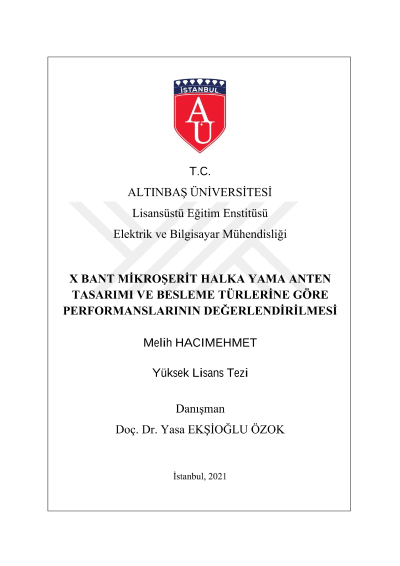

X bant mikroşerit halka yama anten tasarımı ve besleme türlerine göre performanslarının değerlendirilmesi

Bu tez çalışmasında, x bandında çalışabilen mikroşerit halka yama anten tasarımı yapılmış ve anten koaksiyel prob, mikroşerit hat, yakınlık kuplajlı ve açıklık kuplajlı besleme yöntemleri kullanılarak beslenmiştir. Antenlerin yama boyutları ve dielektrik taban kalınlıkları sabit tutulmuş, sadece besleme yöntemleri ve besleme boyutları değiştirilmiş, böylelikle besleme yöntemlerinin anten performanslarını nasıl etkilediği gözlenmiştir. Tasarımlarda, FR – 4 ve Rogers RT – 5880 dielektrik taban malzemeleri tercih edilmiştir. Tasarlanan antenlerin bant genişlikleri 260 MHz ile 1160 MHz arasında, kazanç değerleri ise 4.6 dB ile 9.35 dB arasında değişmektedir. Anten tasarımları, elektromanyetik yapıları sonlu elemanlar yöntemi ile çözen Ansys HFSS programı kullanılarak gerçekleştirilmiştir.
