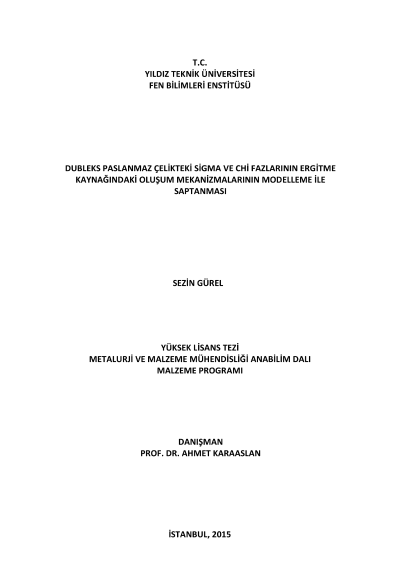

Dubleks paslanmaz çelikteki sigma ve CHİ fazlarının ergitme kaynağındaki oluşum mekanizmalarının modelleme ile saptanması

Dubleks paslanmaz çelikler, yüksek korozyon direncine ve mükemmel mekanik özelliklere sahiptir. Bu özellikleri nedeniyle mimari, petrokimya, deniz aşırı uygulamalar, desülfürizasyon üniteleri, tuzdan arındırma gibi alanlarda geniş kullanıma sahiptir. Dubleks paslanmaz çelikler; östenitik ve ferritik fazların korozyon direnci ve mekanik özelliklerinin birleştiği malzeme grubudur. Kullanım alanına bağlı olarak, ısıl işlemler ya da kaynak işlemleri nedeniyle ferrit/östenit faz dengesini değiştirmektedir. Bununla birlikte soğuma sırasında yapıda, mekanik özellikleri ve korozyon direncini olumsuz etkileyen intermetalik fazların oluşumu görülmektedir. Tez kapsamında, kaynak işlemi sırasında ortaya çıkan ikincil fazların oluşum mekanizmasının belirlenmesi amacıyla SAF 2205 alaşımının özlü tel ile kaynak işlemi gerçekleştirilmiştir. Kaynak işlemi sırasında malzemeye etki eden ısıl dağılımlar, ANSYS Workbench Academic Research programı kullanılarak, sonlu elemanlar yöntemiyle belirlenmiştir. Kaynak işlemi sırasında oluşan soğuma hızı teorik olarak hesaplanmış ve modelleme sonuçlarıyla karşılaştırılarak ısı iletim verimi belirlenmiştir. Kaynak işleminde oluşan yüksek ısı girdisi, ısı etkisi altındaki bölgenin (IEAB) oluşumuna neden olmaktadır. Bunun bir sonucu olarak, soğuma sırasında faz dönüşümlerinin etkisiyle hızlı mikroyapısal değişimler gözlenmektedir. IEAB'de etkili olan sıcaklıklar, soğuma sırasında intermetalik fazların çökelmesine neden olmaktadır. İntermetalik fazların oluşum hızlarının hesaplanması için IEAB'nin simülasyonu, ısıl işlemlerle hazırlanmıştır. İkincil fazların oluşum mekanizmalarının belirlenmesi için Johnson-Mehl-Avrami-Kolmogrov (JMAK) eşitlikleri kullanılmıştır.
