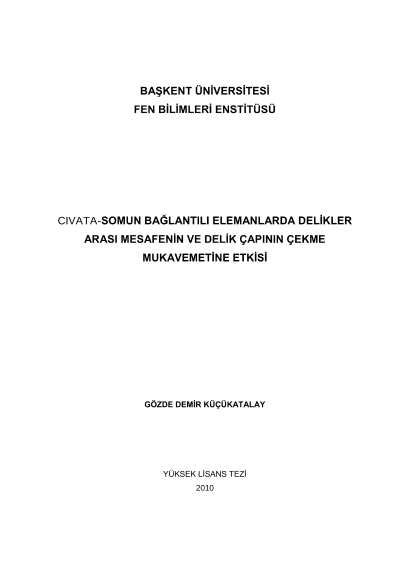

Cıvata-somun bağlantılı elemanlarda delikler arası mesafenin ve delik çapının çekme mukavemetine etkisi

Bu çalışmada MIL A 46100 yüksek alaşımlı zırh çeliğinden yapılmış plakaların cıvata somun bağlantı elemanlar ile yatay eksende birleştirilerek, cıvata deliklerinin arasındaki mesafe ve delik çap büyüklüğünün çekme yükü altındaki davranışı incelenmiştir. M10, M10-A, M10-B, M12, M12-A, M12-B konfigürasyonları için MSC Nastran & Patran yazılımı kullanılarak çeşitli yükler altındaki akma erişimleri irdelenmiş ve M10, M12 numuneleri için çekme testi yapılmıştır. Deneyden elde edilen deformasyon geometrisi ve akma noktasındaki yük değeri, sayısal modelden elde edilenler ile paralellik göstermektedir. Çapı 12 mm olan modellerin yatak izdüşüm alanının büyük olması ve delik çevresindeki gerilme konsantrasyon etkisinin mesafe arttıkça düşmesinden dolayı aynı büyüklüklerdeki yükleme altında akma noktasına en son ulaşan konfigürasyonun M12-B konfigürasyonu olduğu yani en son kalıcı deformasyona M12-B'nin uğradığı belirlenmiştir.
