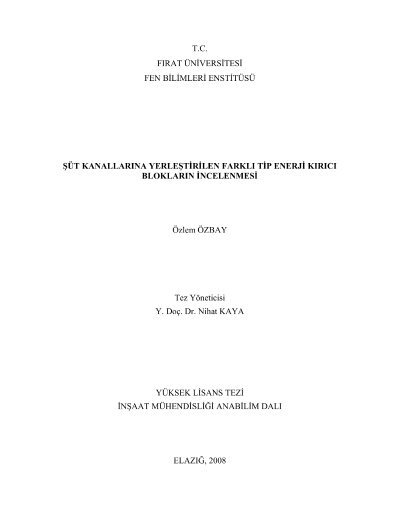

Şüt kanallarına yerleştirilen farklı tip enerji kırıcı blokların incelenmesi

Enerji kırıcı bloklar veya şütler, sulama projelerinde yıllardır kullanılmaktadırlar. Bu yapıların, uygulamada kullanılması ile hem teknik açıdan ve hem de ekonomik açıdan enerji sönümleme problemlerine çözüm getirdiği anlaşılmıştır. Enerji kırıcı şütler, tahliye kanallarında, düşülerde ve açık kanal sistemlerinde akımın enerjisini sönümlemede yaygın bir biçimde kullanılmaktadırlar.Bu çalışmanın amacı, şüt kanallarına yerleştirilen enerji kırıcı dişlerin enerji sönümleme oranlarını araştırmaktır. Dört tip enerji kırıcı diş ile deneyler yürütülmüştür. Bu dişler sırayla; basamaklı, trapez, T şekilli ve beşgendir. Akımla temas eden yüzey uzunlukları eşit alınmıştır ve bloklar şüt kanalı boyunca şaşırtmalı olarak kanal içerisine yerleştirilmiştir. Deneylerde kullanılan farklı geometrik şekilli blokların enerji sönümleme oranları birbirine yakın çıkmıştır. Basamaklı enerji kırıcı bloğun enerji sönümleme oranı diğer enerji kırıcı bloklardan biraz daha fazla olduğu görülmüştür. Fakat bloksuz ve bloklu şüt kanallarına ait enerji sönümleme oranları karşılaştırıldığında, bloklu tiplerin enerji sönümleme oranlarının çok daha yüksek olduğu sonucuna varılmıştır.
